電腦電源是電腦系統中比較重要的部件。，電源的好壞決定了電腦是否能夠穩定運行，它長期工作在高壓， 高溫的環境中， 電壓的波動，電流沖擊，各種電源干擾都有可能造成損壞。下面我們就來看看電源的內部結構以及電源維修所需掌握的知識。
電腦電源的內部結構：
電腦電源一次側和二次側：

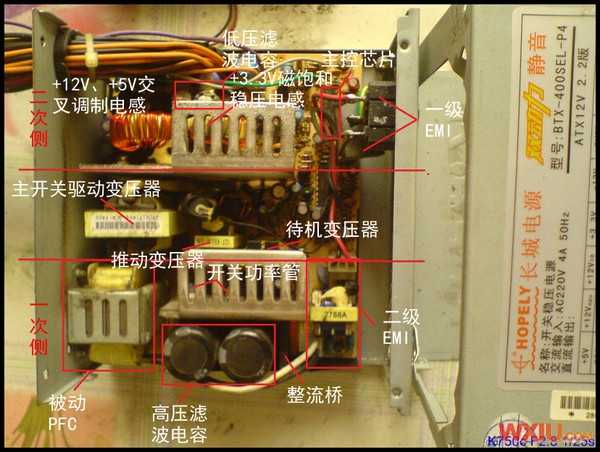

通常PC電源在兩個散熱片之間會有三個變壓器，當然不是每一種的拓?fù)浣Y(jié)構都是這樣，主開關變壓器是最大的那個，中等體積的變壓器（待機變壓器）用來產生+5Vsb輸出，而最小的變壓器（推動變壓器）用于PWM控制電路，用來隔離二次側和一次側電路。但是要注意，在一些電源里不使用變壓器作為一、二次側電路，而使用一個或幾個光耦來分隔，所以在這些電源里你可能只找到兩個變壓器。
在一次側散熱片上你能找到主開關管，如果電源配備了主動PFC，還包括PFC開關管和配套的快恢復二極管。一些廠商會將主動PFC放在一個獨立的散熱片上，在這些電源里你在一次側找到兩個散熱片。在二次側散熱片上你能找到若干個整流管。它們內部是兩個封裝在一起的整流用功率二極管。 你還會發現一些屬于輸出濾波級的小號的電解電容與線圈，找到它們你就找到了二次側。一個確定一次側與二次側更簡單的辦法就是看輸出的接線組連接在二次側而輸入接線連接在一次側。
電腦電源一級EMI和二級EMI濾波電路
EMI濾波電路的主要作用是保護電源及設備而起到濾除外界電網的高頻脈沖對電源的干擾，也能抑制電源產生的雜波傳導干擾市電。

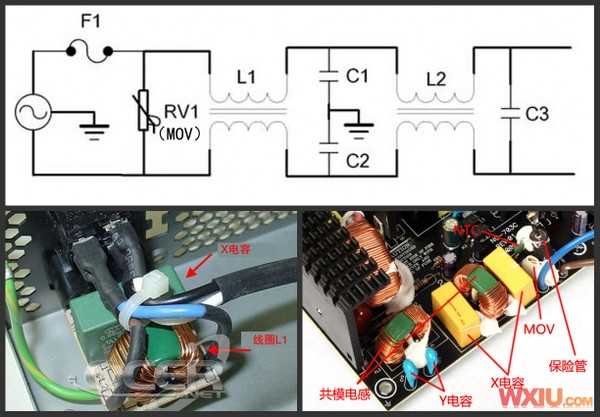

一個完整的一級和二級EMI電路應該是這樣的：
上圖中的電路圖和下面實物對應部分參看一下就是，不懂沒關系，日后有興趣再繼續深入學習的話自然會了解的。
簡單說說標注字母所代表的元件：RV1代表壓敏電阻（MOV）；C1和C2代表Y電容，一般都標有安全認證標志（如UL、CSA等標識）和耐壓AC250V或AC275V字樣。；L1和L2代表鐵氧體線圈；C3是X電容；（X電容是并聯在市電輸入火線和零線之間的任何電容，Y電容是成對出現的，需要串聯連接到火線和零線之間并將兩個電容的中點接地，也就是連接到電源外殼上，因而對于市電輸入而言它們是并聯的。 ）

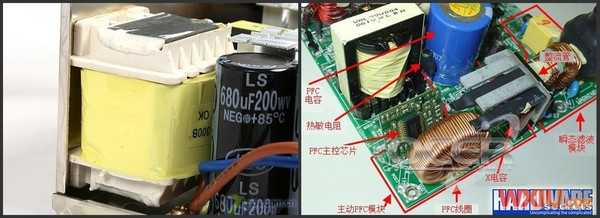

電腦電源高壓濾波電容在一些電源的實物拆解圖中，我們是否會注意到一點，高壓濾波電容有的是用一對，而有的只用一個。原因在于：對于半橋拓?fù)涞碾娫矗淮蝹?cè)的兩顆大電容的容量要求比較高。無PFC或被動PFC的電源需要倍壓輸入電路，因而一次側大電容是兩顆200V左右串聯的規格；而配備主動PFC的電源，PFC電路本身就能完成升壓功能，經過主動PFC電路輸出的直流電壓一般比較高，因而不需要倍壓電路，電容是耐壓值400V左右的規格。
電腦電源整流橋整流濾波電路由一個全橋和兩個高壓電解電容組成。全橋內部就是四個二極管，它負責把交流電轉換成直流電。整流后的直流電波動很大，為了得到穩定的電壓，需要用濾波電容濾波。全橋后面的是兩個高壓濾波電容，其作用是慮除電流中的雜波，輸出平穩的直流電，濾波電容的容量大小和濾波效果有很大關系。通常我們能看到一對高壓電解電容一般在470 μ F（額定250W）或者的電源采用了680 μ F （額定300W），而且多半是采用被動PFC或者沒有PFC。
電腦電源被動PFC和主動PFC
