發布日期:2011.07.21
認清自己需求 電源接口逐個看

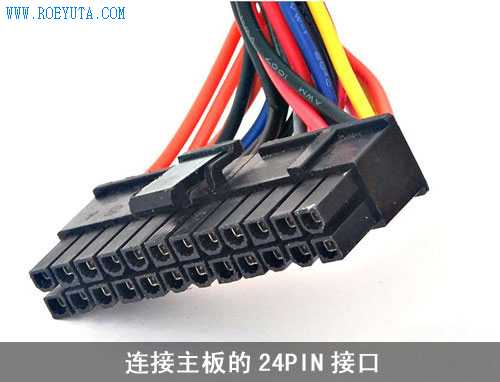

連接主板的24PIN接口
▲20+4PIN接口
ATX規范下電源與主板的主接口共有四種形式：20PIN、24PIN、20+4PIN和24+8PIN。20PIN接口的電源是ATX 1.3之前提出的標準規格接口，2005年以前設計的產品大多采用了這種接口。伴隨著奔騰4系列處理器出現，處理器的功耗需求達到了新高，因此新規范ATX 12V提高了對處理器的供電需求，增強了+12V供電，在20PIN接口上又增加了4PIN得到了20+4PIN的接口，符合ATX 12V 2.3規范的電源都提供了這種接口。
24(20+4)PIN還能滿足老平臺的兼容性需求設計，原理與24PIN的接口完全相同，多余的4PIN接口可以靈活使用，自由組合——或是為主板供電，或是為高端顯卡供電。由于20+4PIN的兼容性良好，所以不需要任何轉接線纜也可以使用在老平臺上。至于24+8PIN的設計就是時下最流行的雙12V供電設計，來自Intel的EPS 12V設計，增強為處理器的12V供電，可以為超頻后的處理器提供更強大的電流支持。
為顯卡供電的8PIN接口

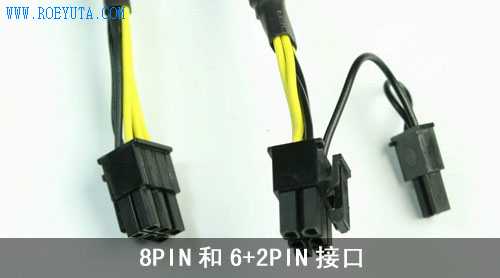

▲8PIN接口
一般情況下，顯卡供電來自主板插槽。不過伴隨著顯卡功耗增加，顯卡也開始需要額外輔助供電才能穩定運行。伴隨著顯卡核心的變化，現在主流的供電接口類型有8PIN供電接口、雙6PIN供電接口以及8+6PIN接口。
6PIN供電接口是顯卡廠商形成規范后產生的輔助供電接口，提供雙路+12V電源輸出，滿足核心功耗的需求。大多數老規格的電源都不能提供此種規格的接口，可以采用D型4PIN接口外接轉換線纜轉換。

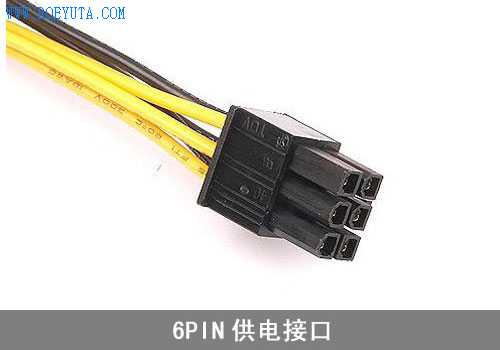

▲6PIN接口
雙6PIN接口提供了多路+12V電流輸入。除了一些新電源之外，許多電源至多提供一組6PIN接口，我們可以采用轉換的方式，利用數據線連接。有部分電源提供了2組8PIN和2組6PIN顯卡供電接口，因此遇到HD5830這樣需要雙6PIN供電的也不用擔心不夠用。
為硬盤供電的IDE/SATA接口

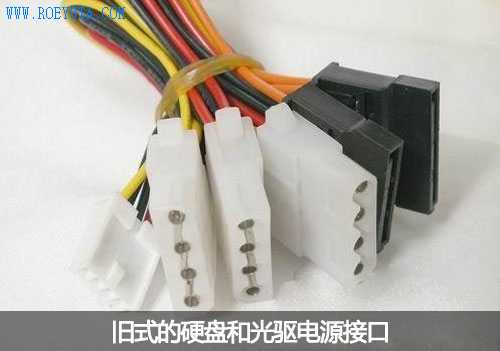

▲D型接口

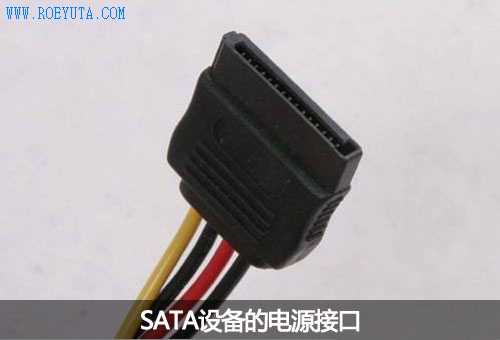

▲SATA電源接口
硬盤的電源接口也經歷了兩種規范的變遷。早期的電源采用標準的“D型”接口輸入。一般來說，機箱風扇和光驅也采用這種供電接口。
伴隨著硬盤和光驅接口規范升級，D型接口也逐漸淡出了歷史舞臺，SATA接口采用扁平供電接口，兩者物理層不兼容。老規格電源可以選擇外接SATA供電轉接線來解決這個問題，這種線纜也是市面上最常見的轉接線纜。
